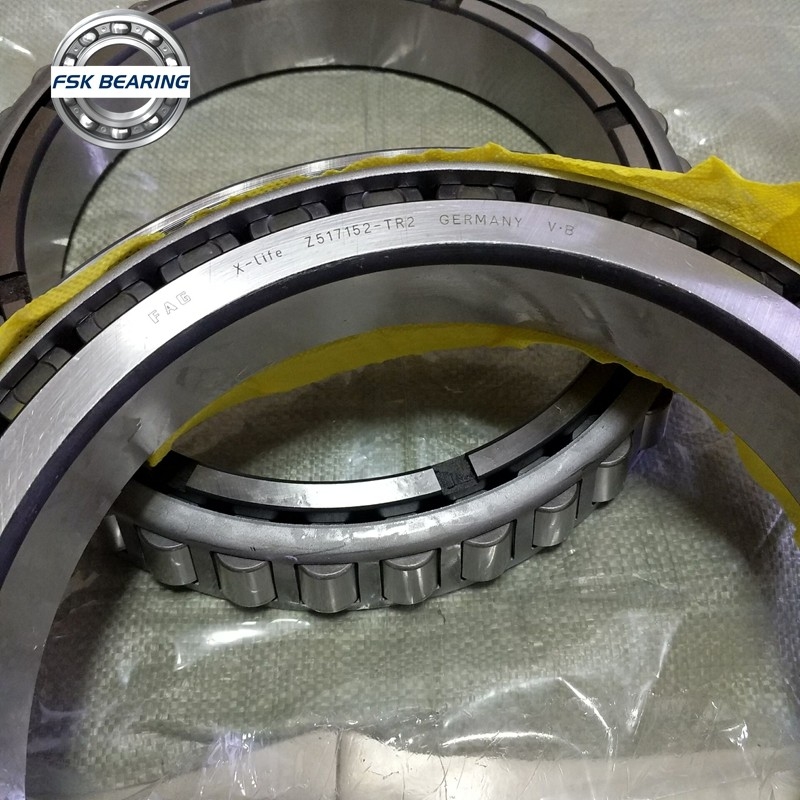

| Suffixen voor enkele rij kegelrollagers voor versnellingsbakken |
B20 |
| Verminderde breedtetolerantie |
C3 |
| Lager interne speling groter dan Normaal (CN) |
C4 |
| Lager interne speling groter dan C3 |
C4H |
| Lager interne speling groter dan C3 (bovenste helft van C4 speling) |
C5 |
| Lager interne speling groter dan C4 |
C5H |
| Lager interne speling groter dan C4 (bovenste helft van C5 speling) |
CA |
1 Sferisch rollager van C-ontwerp. maar met borgflenzen op de binnenring en een bewerkte kooi
2. Enkele rij hoekcontactkogellagers voor universele matching. |
|
Twee lagers die rug-aan-rug zijn geplaatst, hebben een axiale interne speling kleiner dan Normaal (CB) vóór montage |
CB |
| 1. Enkele rij hoekcontactkogellagers voor universele matching. |
| Twee lagers die rug-aan-rug of face-to-face zijn geplaatst, hebben een normale axiale interne speling vóór montage |
| 2. Gecontroleerde axiale speling van een dubbele rij hoekcontactkogellager |
CC |
| 1. Sferisch rollager van C-ontwerp maar met verbeterde rollergroef |
| 2. Enkele rij hoekcontactkogellager voor universele matching. |
| Twee lagers die rug-aan-rug of face-to-face zijn geplaatst, hebben een axiale interne speling groter dan Normaal (CB) vóór montage |
CL7C |
| Hoogwaardig ontwerp voor kegelrollagers in pignonopstellingen |
DB |
| Gematched enkele rij kegelrollagerpaar, rug-aan-rug geplaatst. |
| Een nummer direct na de DB identificeert het ontwerp van de tussenringen |
DF |
| Gematched enkele rij kegelrollagerpaar, face-to-face geplaatst. |
| Een nummer direct na de DF identificeert het ontwerp van de tussenring |
DT |
| Gematched enkele rij kegelrollagerpaar, in tandem geplaatst. Een nummer direct na de DT identificeert het ontwerp van de tussenringen |
EC |
| Geoptimaliseerd intern ontwerp met meer en/of grotere rollen en met gewijzigd rol/flenscontact |
G |
| Enkele rij hoekcontactkogellager voor universele matching. Twee lagers die rug-aan-rug of face-to-face zijn geplaatst, hebben een "Normale" axiale speling |
MA |
| Bewerkt messing kooi, buitenring gecentreerd, gebruikt voor oliesmering |
ML,MP |
| Bewerkt eendelig venstertype messing kooi, buitenring gecentreerd, gebruikt voor oliesmering |
MR |
| Bewerkt eendelig venstertype messing kooi, rolelement gecentreerd |
MR3D |
| Bewerkt eendelig venstertype messing kooi, speciaal ontwerp |
N |
| Circlipgroef in de buitenring |
N1 |
| Eén positioneringssleuf (inkeping) in één buitenring zijvlak |
N2Twee positioneringssleuven (inkepingen) 180. |
| uit elkaar in één buitenring zijvlak |
N3 |
| Circlipgroef in de buitenring, één positioneringssleuf (inkeping) in één buitenring zijvlak |
P4 |
| Dimensionale en loopnauwkeurigheid tot IS0 tolerantieklasse 4 |
GC |
| Enkele rij hoekcontactkogellager voor universele matching. |
| Twee lagers die rug-aan-rug of face-to-face zijn geplaatst, hebben een lichte voorspanning |
GC |
| Enkele rij hoekcontactkogellager voor universele matching. |
| Twee lagers die rug-aan-rug of face-to-face zijn geplaatst, hebben een matige voorspanning |
GC |
| Enkele rij hoekcontactkogellager voor universele matching. |
| Twee lagers die rug-aan-rug of face-to-face zijn geplaatst, hebben een zware voorspanning |
P5 |
| Dimensionale en loopnauwkeurigheid tot IS0 tolerantieklasse 5 |
P54 |
| P5 +C4 |
P6 |
| Dimensionale en loopnauwkeurigheid tot IS0 tolerantieklasse 6 |
P63 |
| P6 +C3 |
P64 |
| P6 + C4 |
P65H |
| P6+C5H |
Q |
| Geoptimaliseerde contactgeometrie en oppervlakteafwerking |
RSH |
| Staalplaat versterkte contactafdichting van acrylonitril-butadieenrubber (NBR) aan één kant van het lager |
2RS1 |
| RS1 contactafdichting aan beide zijden van het lager |
HA |
| Gehard lager of lagercomponenten. Voor een nauwkeurigere identificatie wordt HA gevolgd door een van de volgende cijfers |
| 0: Compleet lager |
| 1: Buiten- en binnenringen |
| 2: Buitenring |
| 3: Binnenring |
| 4: Buitenring, binnenring en rolelementen |
| 5: Rolelementen |
| 6: Buitenring en rolelementen |
| 7: Binnenring en rolelementen |
HB |
| Bainite-gehard lager of lagercomponent. Voor een nauwkeurigere identificatie wordt HB gevolgd door een van de cijfers die onder HA worden uitgelegd |
HC |
| Lager of lagercomponenten van keramiek. Voor een nauwkeurigere identificatie wordt HC gevolgd door een van de cijfers die onder HA worden uitgelegd |
| Voorbeeld: HC5 Rolelementen gemaakt van siliciumnitride |
J,J1, J2 |
| Geperste venstertype stalen kooi |
M |
| Bewerkt messing kooi, rolelement gecentreerd |
RSH |
| Staalplaat versterkte contactafdichting van acrylonitril-butadieenrubber (NBR) aan één kant van het lager |
2RSH |
| RSH contactafdichting aan beide zijden van het lager |
RSL |
| Staalplaat versterkte lage wrijving contactafdichting van acrylonitril-butadieenrubber (NBR) aan één kant van het lager |
2RSL |
| RSL lage wrijving contactafdichting aan beide zijden van het lager |
RZ |
| Staalplaat versterkte lage wrijving afdichting van acrylonitril-butadieenrubber (NBR) |
2RZ |
| RZ lage wrijving afdichting aan beide zijden van het lager |
S0Lagerringen of ringen dimensionaal gestabiliseerd tot +150 |
| ℃ |
T |
| T, gevolgd door een cijfer, identificeert de totale breedte van enkele rij kegelrollagerparen die rug-aan-rug of in tandem zijn geplaatst |
TNH |
| Spuitgegoten kooi van glasvezelversterkte polyetheretherketon (PEEK), rolelement gecentreerd |
TN9 |
| Spuitgegoten kooi van glasvezelversterkte polyamide 66, rolelement gecentreerd |
V... |
| V gecombineerd met een tweede letter, identificeert een variantgroep, en gevolgd door een nummer van drie of vier cijfers duidt varianten aan die niet worden gedekt door "standaard” aanduiding achtervoegsels. |
| VA: Toepassingsgerichte varianten |
| VB: Afwijkingen van de grensafmetingen |
| VE: Externe of interne afwijkingen |
| VL: Coatings |
| VQ: Kwaliteit en toleranties anders dan standaard |
| VS: Speling en voorspanning |
| VT: Smering |
| VU: Diverse toepassingen |
Z |
| Afscherming van geperst plaatstaal aan één kant van het lager |
2Z |
